光伏匯流箱

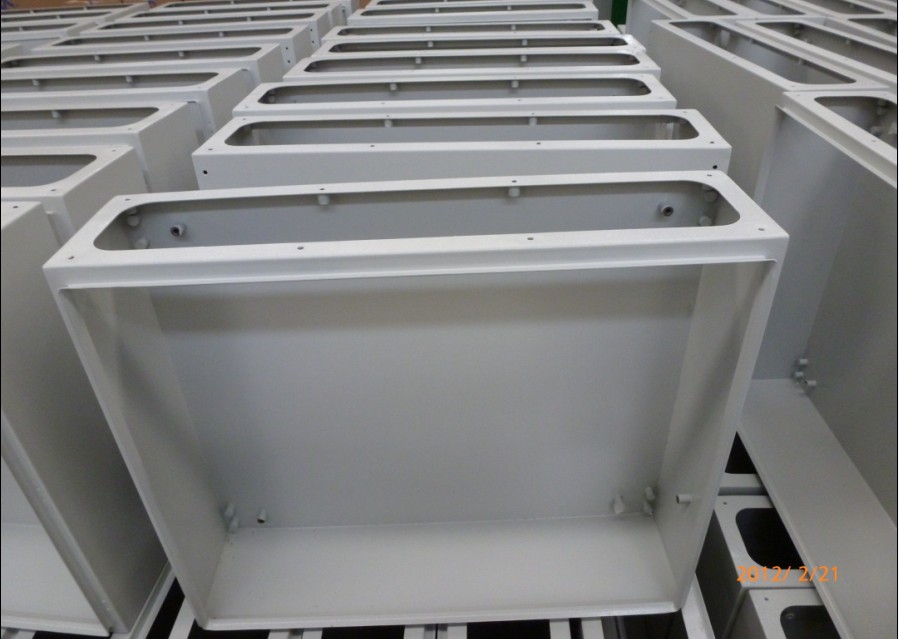

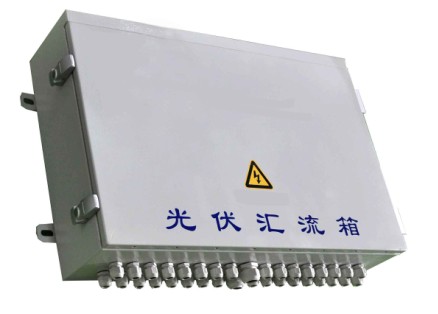

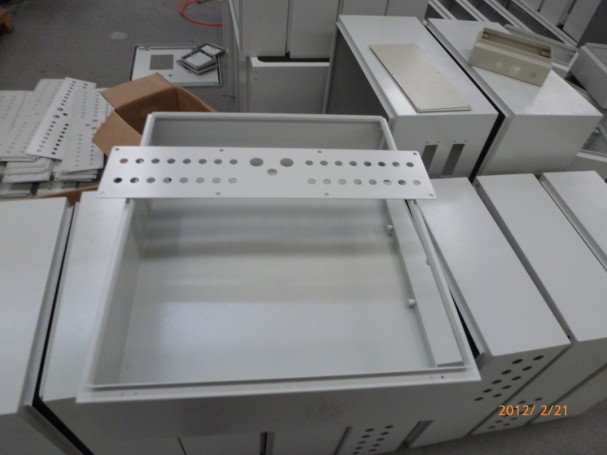

產品圖片

產品描述

光伏智能防雷匯流箱

一、產品概述：

光伏匯流箱用于連接光伏陣列及逆變器，提供防雷及過流保護，并監測光伏陣列的單串電流、電壓及防雷器狀態，短路器狀態。
專業的電氣設計，元件選型，可以保證長時間的穩定運行，本公司專業大型屏柜廠及獨有的生產工藝，保證了可靠、耐用的戶外

箱體結構，安全、簡潔、美觀的內部布線，便于現場接線及維護。

二、產品特點：

采用高性能元器件，智能化設計。具有性能價格比高、外觀漂亮、安裝使用方便、效率高等眾多優點,可以真正達到IP65的防護等級?？梢詸z測箱體內電氣參數（例如：每路電流、電壓、防雷器狀態、斷路器狀態），并且通過RS485、無線等方式通信，克服光伏系統陣列監測不足，故障無法定位等不易管理缺陷，是光伏系統的高端產品。

智能檢測單元模塊化穿孔設計，安裝簡單方便，布局美觀；模塊都具有標準的RS485、無線等通訊接口，標準MODBUS規約傳送。浪涌保護器N+1采用國際或國內知名產品(例如：DEHN、PHEONIX、CITEL)。直流熔斷器選用國際或國內熔斷器座與熔芯（例如：BUSSMAN、LITTLEFUSE等）。防反保護二級管也均采用國內國際知名品牌

監控系統每路電流、電壓、防雷器狀態、開關狀態。具備4路、6路、8路、12路、16路等多個等級可以選擇或用戶定做。采用室外防雨掛鉤式結構、外殼防護等級達到IP65、具備防潮、防霉、防鼠的功能。通過金太陽、CE 等認證。

三、主要技術參數：

型號規格	JTPV-CBS4	JTPV-CBS8	JTPV-CBS16
最大輸入數	4路	8路	16路
最大電壓	1000V DC
支路熔斷器額定電流（可更換）	12A/16A/20A
輸出端子大小	PG21
防護等級	IP65
環境溫度/濕度	-25℃～+80℃/0～99%
寬×高×深	400×400×150(mm)	500×450×190(mm)	750×500×190(mm)
重量	12 kg（左右）	15kg（左右）	20kg（左右）
箱體材料	冷軋鋼板/不銹鋼/PC材質
通信方式	RS485/無線
測控模塊供電方式	220VAC/24VDC/自供電

聯系地址：上海嘉定區南翔鎮嘉前路688弄22號411室咨詢電話：18916668862 客服郵箱:1601815388@qq.com，
