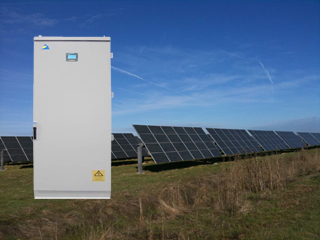

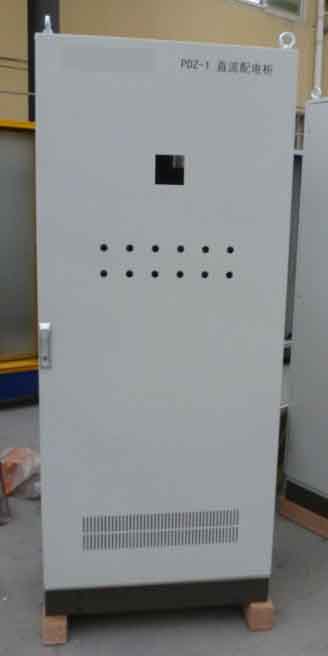

光伏直流配電柜

 (2)    引進引出柜外的導線全部經過接線端子。大電流端子、一般端子、弱電端子之間的爬電距離和漏電間隙符合相關國家標準,端子排設計合理，與電氣部件位置對應，大小與所接電纜相配套，清晰明白，運行、檢修、調試方便。

（1）電氣間隙、爬電距離、間隔距離、外接導線端子的選擇、接線、安裝等均滿足GB 7251的有關規定。

（2）柜內安裝的元器件均采用優質器件，導線、導線顏色、指示燈、油漆，均符合國家或行業現行有關標準規定。

（3）設備內使用的同類元器件的接插具有通用性和互換性，接觸可靠、插拔方便。接插件的接觸電阻、插拔力、允許電流及壽命，均符合有關國家及行業現行的標準要求。

     光伏陣列匯流箱裝置由多個單元通過串聯、并聯等方式構成，提高其可靠必須首先提高其各個部件的可靠性，在此基礎上還要對系統進行優化設計。

（1）元件是構成部件的最小單位，也是可靠性設計的起點，在選擇和使用元件時必須從可靠性考的角度考慮，這對提高整個系統可靠性非常重要，采用以下措施提高可靠性：

     元件老化處理；

     元件的選擇；

     元件的降容使用；

（2）提高單元可靠性

     采用高可靠性微機電源

     電源本身的波動以及經電源進入系統的各種干擾對系統的影響特別嚴重，因此供電系統必須十分可靠，要保證即使系統其它部分失效電源也正常工作，采用高性能的開關電源，必要時還應對某些電源作冗余處理。

     電源輸入端可增設防雷保護。

     良好的接地

     保護接地是指機柜及內部器件的接地，如果內部器件與機柜的接觸不好，則應以銅帶將其與機柜相連，機柜也可以銅帶與地相連。接地電纜（銅帶）宜采用焊接的方式連接。內部電路如需接地，則需單獨接地。
